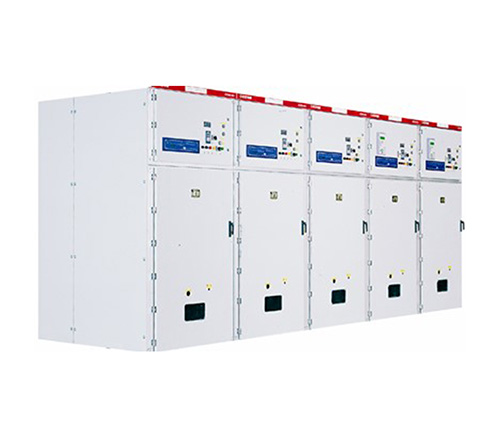

沈阳高低压开关柜微机保护装置主要作为110KV及以下电压等级的开关柜

开关柜微机保护装置主要作为110KV及以下电压等级的开关柜。发电厂、变电站、配电站等，也可作为部分70V-220V之间电压等级开关柜中系统的电压电流的保护及测控。开关柜是一种电设备，开关柜微机保护装置是由高集成度、总线并出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。

高低压电气开关柜中的零序互感器是什么？

零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。

高低压电气开关柜中零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。在互感器的二次绕组中不感生电流，当一次线路中发生单相接地等故障时，一次回路中产生不平衡电流（意即零序电流），在二次绕组中感生微小的电流使继电器动作，发生信号。

零序互感器的作用是当开关柜电路中发生触电或漏电故障时，保护动作，切断电源。零序电流保护的优点是只反应单相接地故障。由于系统中的其他非接地短路故障不会产生零序电流，

所以零序电流保护不受任何故障干扰。而普通的互感器测量单一导线流过的电流，反应的也是该导线流过的电流，零序互感器则是利用了基尔霍夫电流定律。

高低压电气开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置；高压开关柜内的接地刀在合位时，小车断路器无法进合闸；高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁；高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入；高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。
