一、配电柜跳闸的基本概念

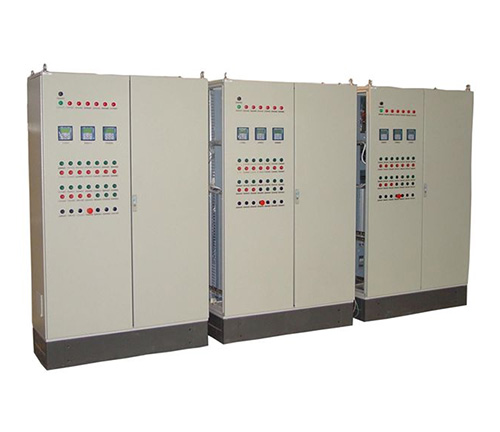

沈阳配电柜作为电力分配系统的核心设备，其跳闸功能是保护电路安全的重要机制。跳闸是指当电路中出现异常情况时，断路器自动切断电源以防止设备损坏或火灾发生的保护动作。然而，频繁跳闸则表明系统存在潜在问题，需要及时排查解决。

二、配电柜频繁跳闸的主要原因

1. 过载问题

过载是常见的跳闸原因之一，指电路中的电流超过了断路器额定容量：

设备功率总和超过配电柜设计容量

新增用电设备未考虑原有负载能力

季节性用电高峰导致负荷骤增

设备启动电流过大（如电动机启动电流可达额定电流5-7倍）

2. 短路故障

短路是指相线之间或相线与零线/地线之间非正常连接，导致电流剧增：

线路绝缘老化破损造成相间短路

接线端子松动导致接触不良发热

设备内部元件击穿短路

潮湿环境导致绝缘性能下降

3. 漏电问题

漏电保护器（RCD）动作导致的跳闸：

线路或设备绝缘性能下降产生漏电流

潮湿环境下电气设备易发生漏电

接地系统不良或缺失

漏电保护器过于敏感或故障误动作

4. 断路器问题

断路器本身故障导致的误动作：

断路器老化，机械性能下降

额定电流选择不当（过大或过小）

分断能力不足

热磁脱扣机构故障

电子式断路器控制电路问题

5. 谐波影响

非线性负载产生的谐波导致：

谐波电流增加了有效电流值

谐波导致断路器发热异常

谐波可能引起保护装置误判

典型谐波源：变频器、UPS、LED照明等

6. 环境因素

工作环境影响电气系统稳定性：

高温导致断路器热脱扣提前动作

潮湿造成绝缘性能下降

粉尘积累导致散热不良

腐蚀性气体侵蚀电气元件

三、配电柜频繁跳闸的诊断方法

1. 观察判断法

记录跳闸时间、频率和规律

观察跳闸时是否有设备正在启动

检查是否有异常声音、气味或烟雾

查看断路器状态指示

2. 测量分析法

使用钳形表测量各相电流

检测电压是否平衡稳定

测量绝缘电阻值

使用电能质量分析仪检测谐波

3. 分段排除法

断开所有负载，逐步接入排查

分区断电检查故障范围

更换疑似故障元件测试

四、配电柜频繁跳闸的解决方案

1. 过载问题的解决

重新计算负载，合理分配各回路

对大功率设备设置专用回路

考虑使用软启动器降低启动电流

必要时升级配电柜容量

2. 短路故障的处理

检查线路绝缘，更换老化线缆

紧固所有接线端子

检查设备内部有无短路迹象

改善潮湿环境或使用防潮电气设备

3. 漏电问题的对策

使用兆欧表检测线路绝缘

检查接地系统是否合格

更换绝缘不良的设备或线路

调整或更换漏电保护器

4. 断路器问题的处理

选择合适额定电流的断路器

更换老化或故障的断路器

考虑使用分断能力更高的型号

定期进行断路器维护保养

5. 谐波问题的治理

增加谐波滤波器

使用隔离变压器

选择抗谐波能力强的断路器

合理分配非线性负载

6. 环境改善措施

加强配电室通风散热

安装除湿设备控制湿度

定期清洁除尘

使用防腐型电气设备
