高低压开关柜的常见故障和处理方法

发布日期:2022-07-28 作者: 点击:

沈阳高低压开关柜是一种电设备,外线入柜内主控开关,然后进入分控开关,各分路按其需要设置。如仪表,自控,电动机磁力开关,各种交流接触器等,有的还设高压室与低压室开关柜,设有高压母线,如发电厂等。设备使用久了难免会发生机器故障,以下内容为您介绍当高低压开关柜发生故障的应当如何解决。

一、在运行中突然跳闸

1、故障现象:

这种故障原因是保护动作。高压柜上装有过流、速断和温度等保护。当线路或变压器出现故障时,保护继电器动作使断路器跳闸。跳闸后开关柜绿色分闸指示灯亮,高压柜或中央信号系统有声光报警信号,综合保护装置有保护动作的告警信息。

2、判断方法:

判断故障原因可以根据告警信息情况进行判断。在此高压柜中变压器温度保护动作和真空断路器内部机械故障没有报警指示,变压器温度保护动作需在变压器上或后台界面上查询,过流速断等保护动作在综合保护装置上可以明确判断动作原因。

3、处理方法:

过流保护动作使断路器跳闸,是因为线路过负荷。在送电前应当与用户协商减少负荷防止送电后再次跳闸。速断保护跳闸时,应当检查母线、变压器、线路。找到短路故障点,将故障排除后方可送电。变压器温度保护动作是因为变压器温度超过整定值。如果整定值正确,必需设法降低变压器的温度。可以通风降低环境温度,也可以减小负荷减低变压器温升。如果温度保护整定值偏小,可以将整定值调大。通过以上几个方法使温度降低,接点打开,断路器才能送电。

二、储能发生故障

1、电动不能储能分别由电机故障、控制开关损坏、行程开关调节不当和线路其他部分开路等。表现形式有电机不转、电机不停、储能不到位等。

2、行程开关调节不当:

行程开关是控制电机储能位置的限位开关。当电机储能到位时将电机电源切断。如果限位过高时,机构储能已满,电机空转不停机。只有切断电源控制开关才能使电机停止。限位调节过低时,电机储能未满提前停机。由于储能不到位开关不能合闸。调节限位的方法是手动慢慢储能找到正确置,并且紧固。

3、电机故障:

若果电机绕组烧毁,将有异味、冒烟、控制开关跳闸等现象发生。如果电机两端有电压,电机不转。判断为电机损坏,更换电机。

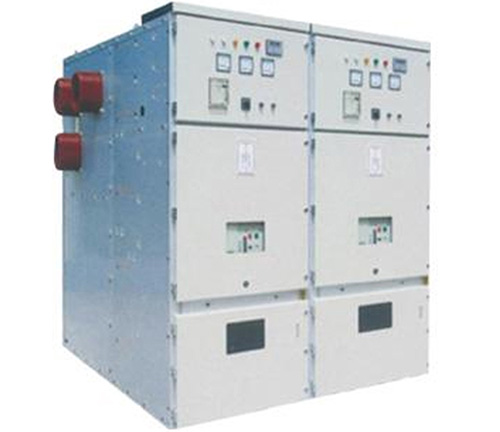

沈阳高低压开关柜


三、合闸发生故障

1、合闸故障可分为电气故障和机械故障。合闸方式有手动和电动两种。手动不能合闸一般是机械故障。手动可以合闸,电动不能合闸是电气故障。高压开关柜电动不能合闸时有保护动作、防护故障、电气联锁、辅助开关故障等。

2、保护动作:

在前面已经分析过保护动作使断路器跳闸。故障排除后综合保护装置复位,才能送电。另外,对于负荷开关+熔断器柜,如果一次熔断器烧断,也可能使负荷开关不能合闸。

3、防护故障:

现在高压柜内都设置了五防功能,对于中置柜,要求开关不在运行位置或试验位置不能合闸。也就是位置开关不闭合,电动不能合闸。这种故障在合闸过程中经常遇到。此时工作位置或试验位置灯不亮。将开关手车稍微移动使限位开关闭合即可合闸。

4、电气联锁故障:

电气联锁故障一般都是操作不当,不能满足合闸要求。例如合母联虽然进线柜是一分一合,但是分闸柜内手车被拉出,二次插头没有插上。如果联锁电路发生故障,可用万用表检查故障部位。

5、控制回路断线故障:

在控制回路中控制开关损坏、线路断线等都使合闸线圈不能得电。这时候合闸线圈没有动作的声音。测量线圈两端没有电压。

6、合闸线圈故障:

合闸线圈烧毁故障,这时有异味、冒烟、控制开关跳闸等现象发生。合闸线圈设计为短时工作制,通电时间不能太长。合闸失败后应当及时检查原因,不应该多次反复合闸,由于通过电流较大多次合闸容易烧坏线圈。

四、分闸发生故障

分闸故障也可分为机械故障和电气故障。电气故障主要有控制回路开路、线圈故障、辅助开关故障等。

1、故障现象:

分闸线圈烧坏时有冒烟、异味、控制开关跳闸等明显现象发生。控制回路开路故障是指转换开关及其它部分断线,这时跳闸线圈不能得电。

2、在检查线圈故障时可用万用表测量线圈两端电阻。

五、PT柜电压发生故障

1、PT柜电压故障,主要原因可能为 PT 柜电压二次回路微型断路器跳闸,PT 柜 电压一次回路熔断器熔断,PT 柜二次消谐装置报警,PT 柜电压缺相,PT 柜电压互感器烧毁。

2、PT柜电压电压二次回路微型断路器跳闸,表现为整个电压回路电压消失,但一次带电显示器仍然亮起。微型断路器为保护电压二次回路,电压回路不能短路,如出现短路情况微型断路器跳闸保护电压互感器及二次回路,其次当整个系统送入高压时,PT 柜电压二次回路微型断路器经常跳闸,重新合上微型断路器后又能正常运行,这是由于变压器,励磁变等与器件产生冲击电流,而 PT 柜电压互感器容量很小,微型断路器为保护电压二次回路,所选额定电流通常较小,这是整个系统对电压二次回路的影响。

3、PT柜二次消谐装置报警,由于在整个系统中电压互感器为为薄弱的环节,电网质量对其影响大,当系统电压出现谐振干扰时,二次消谐装置工作控制部分谐振干扰,并报警。当谐振干扰超过二次消谐装置额定上*,PT 柜电压一次回路熔断器就会熔断,对电压互感器进行保护,更有可能谐振干扰相当严重的情况下,有可能出现 PT 柜电压互感器烧毁的情况,这些都是电网谐振对 PT 柜的影响。

4、PT柜电压互感器消谐装置分为一次消谐和二次消谐,通常建议一次消谐和二次消谐不要同时安装。在中性点接地系统中建议采用二次消谐。
