沈阳配电柜的主要组成

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

沈阳配电柜的主要组成

发布日期:2022-06-24 作者: 点击:

1、沈阳配电柜主要组成

配电柜主要由进配电柜、出配电柜、电容器柜、计量柜等组成。

进线柜:也叫接线柜,用来接收来自电网的电能。一般有断路器、CT、Pt、隔离刀等元件。

出线柜:又称馈线柜或配电柜,用于分配电能,一般安装断路器、CT、Pt、隔离刀等元件。

母线连接柜:又称母线断开柜,用于连接两段母线。在单母线段和双母线系统中,为了满足用户选择的不同运行模式的要求或保证在故障条件下有选择性的切断负荷,通常采用母线连接。

 PT柜:电压互感器柜,一般直接安装在母线上,检测母线电压,实现保护功能。内部主要安装电压互感器Pt、隔离刀、熔断器和避雷器。

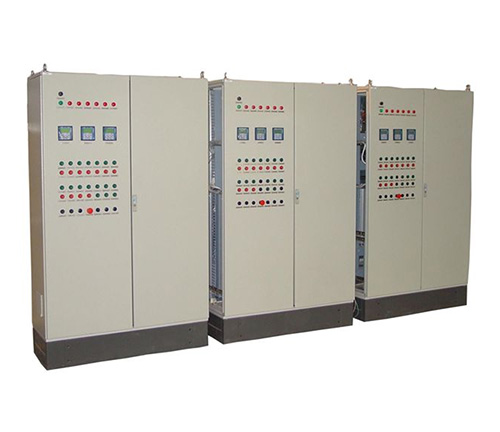

沈阳配电柜

 隔离柜:用于隔离两端母线或用于隔离接收设备和供电设备。它可以为操作人员提供一个可见的终点,方便维护和保养。由于隔离柜不具备断开和连接负载电流的能力,当与隔离柜配套的断路器闭合时,不可能推拉隔离柜的手车。一般应用时,断路器辅助触点与隔离手推车之间需设置联锁,以防止操作人员误操作。

电容器柜:又称补偿柜,用于提高电网的功率因数或无功补偿。主要装置是电容器组、开关控制电路和熔断器等保护装置并联。一般与进线柜并联安装,一个或多个电容柜可并联运行。当电容柜与电网断开后,电容组不能直接接触机柜内的组件,特别是电容组,因为需要一段时间才能完成放电过程。停电后,在一定时间内(取决于电容组的容量,如:1分钟)不能重新接通,以免过压损坏电容。在执行自动控制功能时,还需要合理分配每组电容器组的开关次数,以避免其中一组电容器损坏,而其他组很少开关。

计量柜:主要用于电能(KWH)的计量,具有高电压及其划分。一般配备隔离开关、熔断器、CT、Pt、有功电能表、无功电能表、继电器等辅助二次设备。

文章内容来源于网络,如有问题请和我联系删除!
